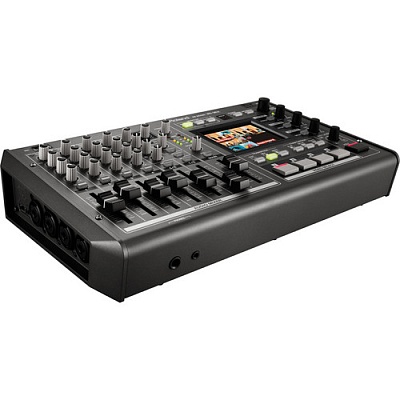

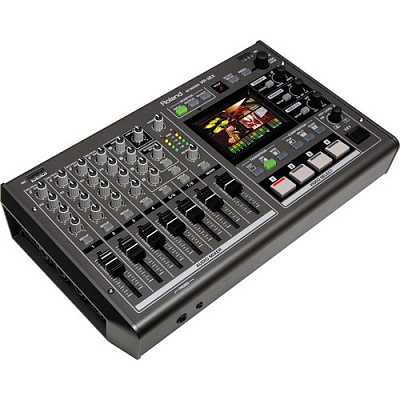

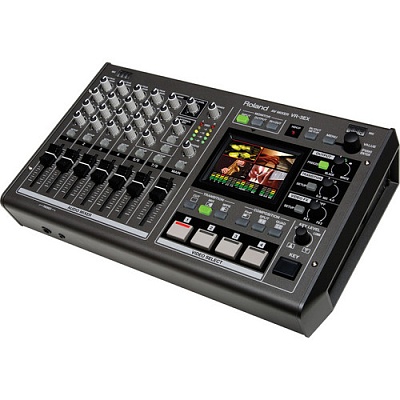

Аудио-видео микшер Roland VR-3EX

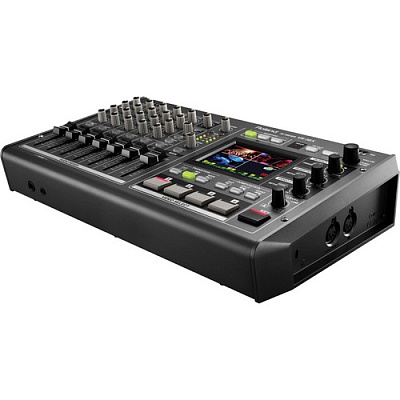

ROLAND VR-3EX компактный аудио-видео микшер для вещания в интернет

Все-в-одном Аудио-видео микшер со встроенным USB портом для веб-трансляций и записи.

Roland VR-3EX  компактный аудио-видео микшер  - следующее поколение 4-х канальных видеомикшеров, с возможностью подключения SD, HDMI входом/выходом, USB, с поддержкой HDCP, встроенным сенсорным мульти-просмотровым
экраном, аудио микшером, все это включено в этот компактный прибор.
Функция масштабирования на выходе позволяет вам создавать видео и аудио в качестве до 1080p HD.

Основные особенности ROLAND VR-3EX компактный аудио-видео микшер

• HDMI и Composite входы

• Стандартное разрешение 16:9

• Масштабирование на выходе до 1080p

• Улучшенный 18 канальный аудио микшер

• USB 2.0 для потокового вещания 480i

• 2.5” мультипросмотровый сенсорный экран

• Pnp, Key и Видео эффекты


Простота для всех приложений, которым требуются видео и звук

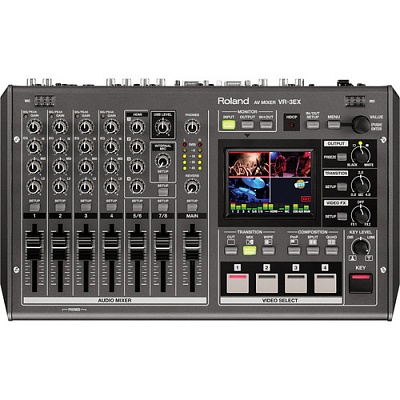

Отличительным признаком Roland VR-3EX  является простота дизайна, где в левой части прибора распологается аудио микшер, а в правой части - видеомикшер, что позволяет обеспечивать интуитивное
управление аудиовизуальными эффектами.
Кнопки и ручки дают возможность легко выполнять все обычные задачи, в то время как сенсорный экран отображает более расширенные настройки и регулировки при визуальной верстке, что
удобно и легко для восприятия.
Roland VR-3EX специально предназначен для работы в режиме реального времени. Этим прибором смогут пользоваться даже люди, не имеющие специальных знаний.

Создан для прямого вещания


На разных мероприятиях и студиях источником видео и аудио сигнала может стать самая разная техника, включая видеокамеры, DVD-плееры, компьютеры, планшеты, микрофоны, аудиоплееры и
многое другое.
Разнообразие разъемов в Roland VR-3EX , для HDMI, RGB - источников и всевозможных аудио источников, позволяют подключать широкий спектр видео и аудио устройств. Дизайн устройства позволяет
пользователю сосредоточиться на мероприятии, т.к. все расположено удобно "под рукой", не беспокоясь об управлении несколькими устройствами одновременно.

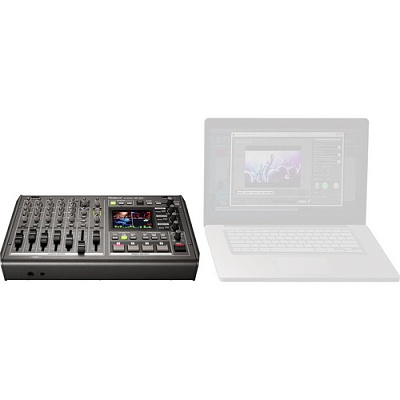

Интернет-вещание и запись на PC/MAC


Подключение Roland VR-3EX  к компьютеру по USB, позволяет записывать видео и аудио, используя  Video Capture или QuickTime.
Записанные файлы можно редактировать и / или загружать в интернет. Возможность организации интернет вещания на таких ресурсах как USTREAM, Livestream, Stickam, Justin.tv, worshipstream.com, websharelive.com и организации видеоконференций, например при помощи Skype и GoToMeeting.

Любые действия необходимое для проведения мероприятия или прямого вещания - все есть в этом устройстве

Речи, семинары, симпозиумы, живые мероприятия и выступления, для всего этого Roland VR-3EX  упрощает решение задач, требующих видео и звук.




Все в одном - это решение стало возможным благодаря богатому набору функций и полному набору возвожностей для удобной цифровой обработки.

Несмотря на компактные размеры, Roland VR-3EX  обеспечивает полную цифровую обработку для видео и аудио, поддерживая на месте работу с четким изображением и звуком. Он предлагает встроенные
цифровые эффекты для видео и аудио, принося новые уровни аудиовизуальных выражений в любом месте проведения мероприятия и прямой трансляции.



Размеры


Примеры конфигурации







Техническте характеристики ROLAND VR-3EX компактный аудио-видео микшер

Обработка

Обработка видео
4:02:02 (Y / Pb / Pr), 8 бит (внутренняя обработка: 480/59.94p при установке на NTSC, 576/50p при установке на PAL)

Обработка аудио
Частота дискретизации: 24 кГц bits/48

Входные форматы

HDMI видео (VIDEO IN 1-3)
480/59.94p (при установке на NTSC)
576/50p (при установке на PAL)

HDMI видео (VIDEO IN 4)
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p (при установке на NTSC)
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p ( при установке на PAL)

HDMI Audio (VIDEO IN 1-4)
Линейный PCM, 24 bits/48 кГц, 2 канала

RGB / компонентный (VIDEO IN 4)
640 х 480/60Hz, 800 х 600/60Hz, 1024 х 768/60Hz, 1280 х 768/60Hz, 1280 х 1024/60Hz, 1366 х 768/60Hz, 1400 х 1050/60Hz, 1600 х 1200/60Hz, 1920 х 1200/60Hz
. * Частота обновления является максимальное значение каждого разрешения
* Соответствует VESA DMT версии 1.0 Revision 11.
* 1920 х 1200/60Hz: Снижение гашения

Композитный видеосигнал NTSC, PAL (VIDEO IN 1-4)
NTSC, PAL

Выходные форматы

HDMI и RGB / Component Video (VIDEO OUT)
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 х 480, 800 х 600, 1024 х 768, 1280 х 768, 1280 х 1024, 1366 х 768, 1400 х 1050, 1600 х 1200, 1920 х 1200
Формат вывода HDMI и RGB / Component всегда то же самое. При выборе чересстрочной формат, компонентного сигнала выводится из разъема RGB / COMPONENT. При выборе Нечередующееся формат, сигнал RGB выводится из разъема RGB / COMPONENT.
В частота обновления формата RGB составляет 60 Гц при установке на NTSC, 75 Гц при установке на PAL (за исключением 1600 х 1200 и 1920 х 1200 .. Частота обновления этих 2 75 Гц при установке на PAL)
RGB форматы: Соответствует VESA DMT версии 1.0 Revision 11.
1920 х 1200/60Hz: Снижение гашения

HDMI Audio (VIDEO OUT)
Линейный PCM, 24 bits/48 кГц, 2 канала

Композитный видеосигнал (VIDEO OUT)
NTSC, PAL

Preview Video (PVW OUT)
480/59.94p при установке на NTSC, 576/50p при установке на PAL

Предварительный Аудио (PVW OUT)
Линейный PCM, 24 bits/48 кГц, 2 канала

USB Video
720 х 480 при установке в NTSC, 720 х 576 при установке в PAL, Motion JPEG

USB Audio
Линейный PCM, 16 bits/48 кГц, 2 канала

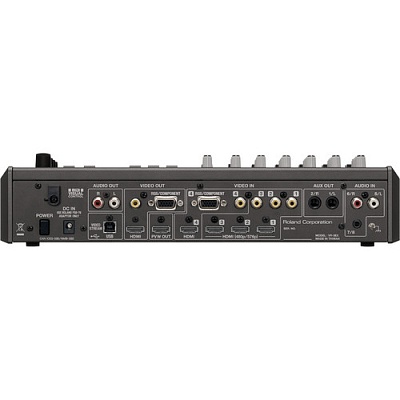

Входные разъемы

Видео
VIDEO IN 1-4 (HDMI: Type A 19 флажки)
VIDEO IN 4 (RGB / компонентный: HD DB-15 типа)
VIDEO IN 1-4 (композитный: RCA аудио Тип)

Аудио

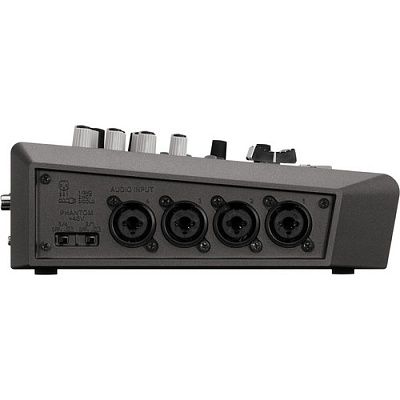

AUDIO IN 1-4 (XLR / TRS комбинированный тип, с фантомным питанием)
AUDIO IN 5 - 6 (стерео RCA тип аудио)
AUDIO IN 7/8 (стерео миниатюрный тип)
MIC (внутренний стереомикрофоны)

Фантомного питания
DC 48В (без нагрузки максимум), 10 мА (максимальная нагрузка)
* Текущее значение на канал

Выходные разъемы

Видео
VIDEO OUT (HDMI: Type A 19 pins)
VIDEO OUT (RGB/omponent : HD DB-15 type)
VIDEO OUT (Composite : RCA phono type)
PVW OUT (HDMI: Type A 19 pins)

Аудио
AUDIO OUT L,R (Stereo RCA phono type)
AUX OUT L,R (Stereo 1/4-inch phone type)
PHONES (1/4-inch phone type) (headphones)
PHONES (Stereo miniature type) (headphones)

Другие разъемы
MIDI: 5 контактов DIN тип х 2 (IN, OUT / THRU)
USB: тип В х 1 (для потоковой передачи и пульт дистанционного управления)

Уровень сигнала и импеданс

RGB / компонентный
Вход / выход сигнала: 1,0 В (яркость), 0,7 В (цветность)
вход / выход Сопротивление: 75 Ом

Composite
Вход / выход сигнала: 1,0 В
Входное / Выходное сопротивление: 75 Ом

XLR / TRS комбинированный тип
Уровень входного сигнала: -60 - +4 дБ (Максимальная: +22 дБ)
Входное сопротивление: 10 кОм (GAIN 0-23 дБ), 5 кОм (GAIN 24-64 дБ)

1/4-inch/RCA Тип фоно
Уровень входного сигнала: -10 дБ (Максимум: +8 дБ)
Входное сопротивление: 15 кОм
Уровень выходного сигнала: -10 дБ (Максимум: +8 дБ)
Выходное сопротивление: 1 кОм

Миниатюрный тип
Уровень входного сигнала: -15 дБ (Максимум: +3 дБ)
Входное сопротивление: 15 кОм

Наушники
Уровень выходного сигнала: 25 мВт + 25 мВт
Выходное сопротивление: 10 Ом

Дисплей
Графический цветной ЖК, 320 х 240 точек, сенсорная панель

Video Effects
Transition : Cut, Mix (3 patterns), Wipe (250 patterns)VIDEO FX : Strobe, Negative, Colorize, Findedge, Silhouette, Monochrome, Sepia, Emboss, Posterize, Color pass, Multi (11 types)Composition : Picture in Picture, Split, Quad, Luminance Key, Chroma KeyOthers : Output Fade, Freeze

Другие

Электропитание  Адаптер переменного тока
Потребляемый ток  2.3
Аксессуары  Адаптер переменного тока, шнур питания, руководство по эксплуатации

Размер и вес

Ширина: 345 мм
Глубина:  203 мм
Высота:  80 мм
Вес:  2,3 кг
