Видеомикшер Blackmagic ATEM Television Studio HD

ATEM Television Studio HD — это первый видеомикшер для студий вещания и технического сопровождения массовых мероприятий. Имея по четыре SDI- и HDMI-входа, он позволяет подключать до восьми камер с любым форматом вплоть до 1080p/60. Благодаря повторной синхронизации смена изображения будет чистой даже при использовании бытовой съемочной техники. Модель поддерживает многооконный мониторинг для одновременного вывода на экран всех источников, предварительно просматриваемого и программного сигналов. Также предусмотрены дополнительный выход, двусторонняя связь, два хранилища графики, звуковой блок, модуль CCU и другие функции. ATEM Television Studio HD — идеальное решение для производства эфирных передач, телесериалов, веб-трансляций, показа массовых мероприятий и игровых турниров!

Переключение источников в прямом эфире

Профессиональный уровень ТВ-программ в HD

ATEM Television Studio HD — самый быстрый и доступный способ создания программ в HD-качестве. Эта модель подойдет для показа спортивных соревнований, концертов и семинаров, а также для подготовки материала, размещаемого на сервисах YouTube Live,и Twitch.tv. Смена изображения, поступающего с камер, игровых консолей и компьютеров, выполняется с добавлением переходов, графики и эффектов. Обеспечивая чистое переключение между несколькими источниками простым нажатием кнопки, ATEM Television Studio HD может служить для профессионального управления всей конфигурацией аудио- и видеооборудования!

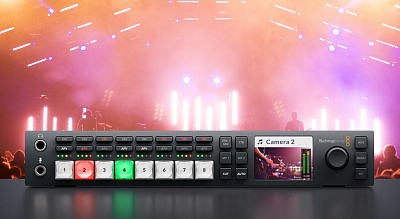

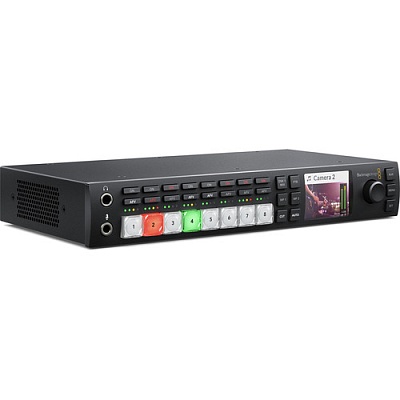

Исключительно компактный корпус

Самый маленький видеомикшер универсального назначения

ATEM Television Studio HD — чрезвычайно компактный видеомикшер профессионального класса. Он имеет встроенный блок питания, переднюю панель управления с кнопками выбора источников,интегрированный ЖК-дисплей и поворотную ручку. За счет малых размеров допускается установка на рабочем столе или в стойке при использовании дополнительной полки Teranex Mini Rack Shelf. В последнем случае рядом можно поместить одно из других решений Blackmagic Design, в том числе Teranex Mini, HyperDeck Studio Mini, Blackmagic MultiView 4 или Blackmagic Web Presenter,причем по ширине оба устройства будут занимать пространство 1 RU.

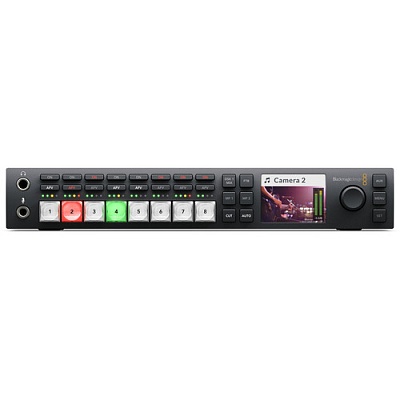

Управление с передней панели

Прямой доступ ко всем функциям

ATEM Television Studio HD позволяет создавать программное изображение непосредственно с передней панели. На ней есть восемь кнопок с подсветкой для переключения прямым способом или с помощью переходов, органы управления звуком, модулем вторичного кеинга и медиаплеерами. Благодаря такому функционалу модель превосходно подходит для систем видеообеспечения, в которых используется несколько источников. Микшер имеет встроенный ЖК-дисплей для настройки параметров, мониторинга сигналов, назначения дополнительного выхода и вывода уровня аудиоканалов.

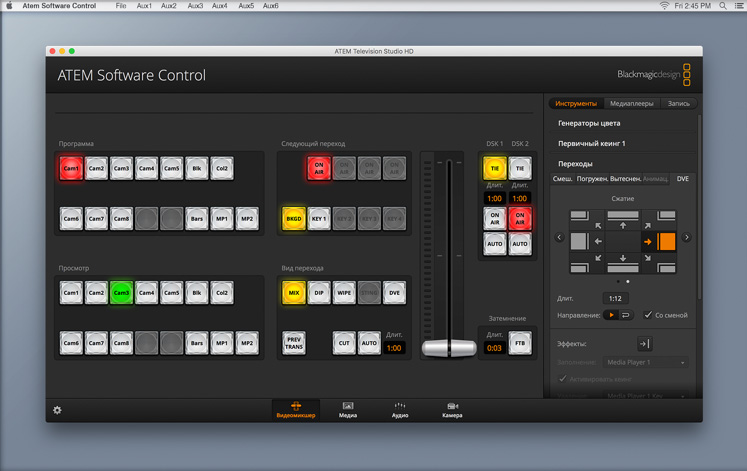

Программное или аппаратное управление

Бесплатное приложение в комплекте или дополнительная вещательная панель

В комплект поставки ATEM Television Studio HD входит программная панель для Mac и Windows,которая дает полную свободу творчества и вместе с тем надежный уровень контроля. Она позволяет в режиме реального времени переключаться между источниками, задавать параметры переходов и кеинга, загружать на видеомикшер графику для наложения, использовать встроенный звуковой блок, запускать макрокоманды и воспроизведение материала с деки. SDI-потокобеспечивает передачу сигнала для удаленного изменения настроек камеры, установки диафрагмы и фокуса, а также обработки изображения с помощью инструментов цветокоррекции. Чтобы приступить к работе с ATEM Television Studio HD, достаточно иметь ПК с установленным приложением, а при необходимости можно приобрести полнофункциональную аппаратную панель ATEM!

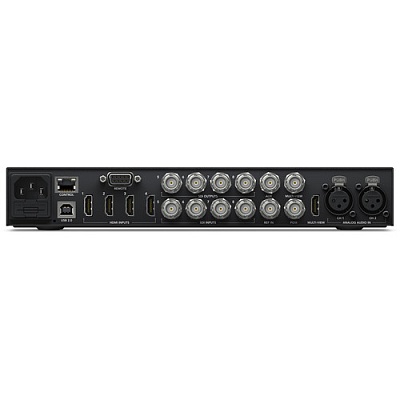

Входы SDI и HDMI

Подключение камер, игровых консолей и компьютеров

ATEM Television Studio HD — профессиональный видеомикшер, оснащенный SDI- и HDMI-разъемами. Имея по четыре интерфейса 3G-SDI и HDMI, он позволяет использовать до восьми разных источников с любыми разновидностями SD- и HD-форматов вплоть до 1080p/60. Благодаря этому можно вести производство как с доступными HDMI-камерами, так и с вещательным SDI-оборудованием. Также предусмотрены синхровход, аналоговый аудиовход,порты RS-422 для контроля панорамной головки и Ethernet для управления с помощью аппаратной или программной панели. Так как ATEM выполняет автоматическую кадровую синхронизацию,любое подключенное устройство будет сразу готово к работе, даже если оно не поддерживает функцию Genlock!

SDI-выходы профессионального класса

Современные разъемы по стандартам вещательной отрасли

Через SDI-выход видеомикшер ATEM Television Studio HD можно подключать к профессиональным рекордерам класса HyperDeck Studio Mini, которые будут вести запись с максимально высоким качеством. Дополнительный выход обеспечивает вывод программного изображения или чистого сигнала без графики на другой дисплей, деку или цифровую панель. Также предусмотрены SDI- и HDMI-разъемы для многооконного мониторинга, что позволяет просматривать изображение практически на любом экране, в том числе на бытовых телевизорах.

Режим многооконного мониторинга

Вывод всех сигналов на один экран

При создании эфирной программы с использованием нескольких камер важно одновременно видеть все источники сигнала. ATEM Television Studio HD имеет выход, позволяющий выводить до восьми каналов видео на один HDMI-телевизор или SDI-монитор. Благодаря этому изображение с камер, графика, предварительно просматриваемый и программный сигналы доступны для одновременного обзора в одном месте. Есть возможность настраивать идентификаторы, устанавливать границы картинки и видеть индикаторы звука. Чтобы вести многооконный мониторинг из любой точки, достаточно подключить HD-телевизор!

Эффектные переходы

Большой набор опций при смене источника изображения

Переключение между источниками можно выполнять с помощью смешивания, вытеснения,погружения и других переходов. ATEM Television Studio HD позволяет задавать их продолжительность, наличие и цвет границ, а также ширину, расположение и направление. Эффекты 18 видов с полной настройкой параметров сделают программное HD-изображениепо-настоящему оригинальным и качественным. Среди доступных опций — DVE и анимация, если вместе с видеомикшером используется HyperDeck Studio Mini. В этом случае рекордер служит для вывода графики 4:4:4:4 при кеинге.

Встроенный 2D-блок DVE

Оригинальный визуальный ряд и эффекты «картинка в картинке»

ATEM Television Studio HD имеет специальный блок DVE для создания цифровых видеоэффектов,параметры которых легко задавать в реальном времени. Он позволяет помещать одно изображение в границы другого с настройкой границ, их затенения и подсветки. С помощью этой функции можно получить картинку в картинке при совмещении двух элементов видеоряда,например комментатора и освещаемого им события. Дополнительно доступны 17 видов перехода,в том числе сжатие и вращение с использованием графики при смене источников.

Двусторонняя связь

Координация действий с операторами

ATEM Television Studio HD имеет встроенный конвертер, который использует каналы 15 и 16 программного SDI-сигнала для передачи голосовых сообщений. Двусторонняя связь наряду с командами управления и Tally-индикацией интегрирована в SDI-поток, а для подключения гарнитуры с микрофоном на передней панели предусмотрено специальное гнездо. SDI-выходыподдерживают работу в режиме микс-минус, когда программная аудиодорожка не содержит отдельные элементы звукового сопровождения. В этом случае комментатор с места событий слышит в наушниках всю речь, за исключением своего голоса, и не имеет помех в виде собственного эха.

Титры и графика

Мгновенное наложение эфирной графики

ATEM Television Studio HD может хранить до 20 статичных изображений и мгновенно выводить в эфир любое из них. Для этого достаточно загрузить на видеомикшер файлы со страницы Media программной панели, а затем выбрать нужный для воспроизведения с помощью одного из двух медиаплееров. Материалы остаются во внутренней памяти устройства даже при отключении питания, а для импорта непосредственно из программы Photoshop по сети Ethernet предусмотрен специальный плагин. Теперь наложение титров и графики будет занимать считанные секунды!

Кеинг в реальном времени

Совмещение сложной графики и живого видео

ATEM Television Studio HD имеет модуль для полноценного цветового кеинга с использованием зеленого или синего экрана. Фон, на котором появляется ведущий, легко заменить погодной картой или обстановкой виртуальной студии. Первичный кеинг также позволяет выполнять шаблонное,фигурное и линейное наложение. Для добавления логотипов и текста предусмотрены два модуля вторичного кеинга. Вместе с ATEM Television Studio HD в стойку можно установить рекордер HyperDeck Studio Mini, который будет выводить графику с альфа-каналом в формате ProRes 4:4:4:4 при создании дополнительных элементов.

Разъемы 3G-SDI профессионального уровня

Совместимость со всеми форматами до 1080p/60. ATEM Television Studio HD оснащается разъемами 3G-SDI, которые автоматически выбирают нужную скорость передачи данных для форматов SD-SDI, HD-SDI и 3G-SDI. Это позволяет подключать к видеомикшеру любую профессиональную камеру или деку для работы с видео в NTSC/PAL, 1080i и 1080p, включая материал с частотой 60 кадров/с.

Профессиональный звук

Микширование аудиодорожки в реальном времени
